Marke | Boll Kirch |
Produkt | 2.04.5.170.500 DN 80 |
Beschreibung | Doppelfilter |
Interner Code | IMP63743 |
Gewicht | 113 |
Benutzerdefinierter Code | 842123 |
Technische Spezifikation | (353901 Vorauftrag 349282/2A (1996) Filtertyp : 2.04.5 Gehäusegröße (G.Q) : 170.500 Anschlussnennweite : DN 80 Anschlussflansche nach : WN165, Vierkantflansche Massblatt : Z45540 --- BETRIEBSBEDINGUNGEN --- zu filtrierendes Fluid : Schmieröl Fluidgruppe gemäß PED : 2 Fluidart gemäß PED : Flüssigkeit Max. Durchflussmenge : 26,16 m³/h Betriebsüberdruck : 12,00 bar Zulässiger Betriebsüberdruck : 25,00 bar Betriebstemperatur : nicht angegeben Zul. Betriebstemperatur min : 0,00 °C Zul. Betriebstemperatur max : 80,00 °C Druckverlust bei sauberen Sieben : <0,2 bar bei 243,00 cSt --- KONSTRUKTION/ABNAHME --- Konstruktion und Auslegung : PED2014/68/EU AD-2000 : Art. 4, Abs 3 Volumen des Behälters 2x : 13,00 Liter Leergewicht : 107 kg Druckprüfung nach : Boll & Kirch mit Attest Materialzeugnisse : EN 10204/2.1 --- Konstruktion/Formblatt-Zertifikate --- FB-7-80 Druckprüfung 3.1 : ja --- WERKSTOFFE --- Filtergehäuse gefertigt aus : EN-GJS-400-15 Art der Umschaltarmatur : Kükenhahn-Umschaltung Werkstoff der Umschaltarmatur : EN-GJS-400-15 Innenteile der Umschaltarmatur : EN-GJS-400-15 Deckeldichtungen aus : Perbunan Schaltungsdichtungen aus : Perbunan --- FILTERELEMENTE --- Elementart : Stern-Siebelement Material des Elements : CrNi-Stahl Gewebe aus : 1.4401 Gewebenummer : 80 Filterfeinheit : 200 µm Siebfläche 2x : 7578 cm² --- ZUBEHÖR --- Angebauter Differenzdruckanzeiger : 4.36.2 (optisch + elektrisch) Dichtstoff Differenzdruckanzeiger : Viton Differenzdruckeinstellung : Reinigung 0,9bar/Alarm 1,2bar Gegenflan. Schrauben und Dichtungen : inklusive: Vierkant-Gegenflansch WN 165, gebohrt für DN80 --- Zubehör/Anschlüsse --- Entlüftung : mit Stopfen G1/4" Entleerung : mit Stopfen G3/8" Gegenflansche : mit Flachdichtung --- Zubehör/Differenzdruckmessung --- DDA : ablesbar von der Flanschseite --- Zubehör/Sonstiges --- zusätzlicher Druckausgleich aussen : ja --- KORROSIONSSCHUTZ --- Grundanstrich außen : 2K-Ep RAL 5005 Innenkonservierung : Shell Tellus S2 M 32 --- KENNZEICHNUNG --- Bedienungs/Fabrikschild : deutsch/englisch Filter ohne CE-Kennzeichnung : --- DOKUMENTATION --- Sprache der Betriebsanleitung in : englisch Betriebsanleitung : 1x (.pdf) via eMail Abnahmezeugnisse/Zertifikat : 1x (.pdf)) |
Bitte senden Sie uns Ihre Anfrage per E-Mail, um Preis und Lieferzeit für Boll Kirch - 2.04.5.170.500 DN 80 Doppelfilter zu erhalten. Wir können Sie auch für andere Modelnummern beraten. Wir versuchen auf den deutschen Industriemarkt den besten Preis und Lieferzeit für Sie in Erfahrung zu bringen.
Wir vertreiben nur neue und originale Produkte.
|

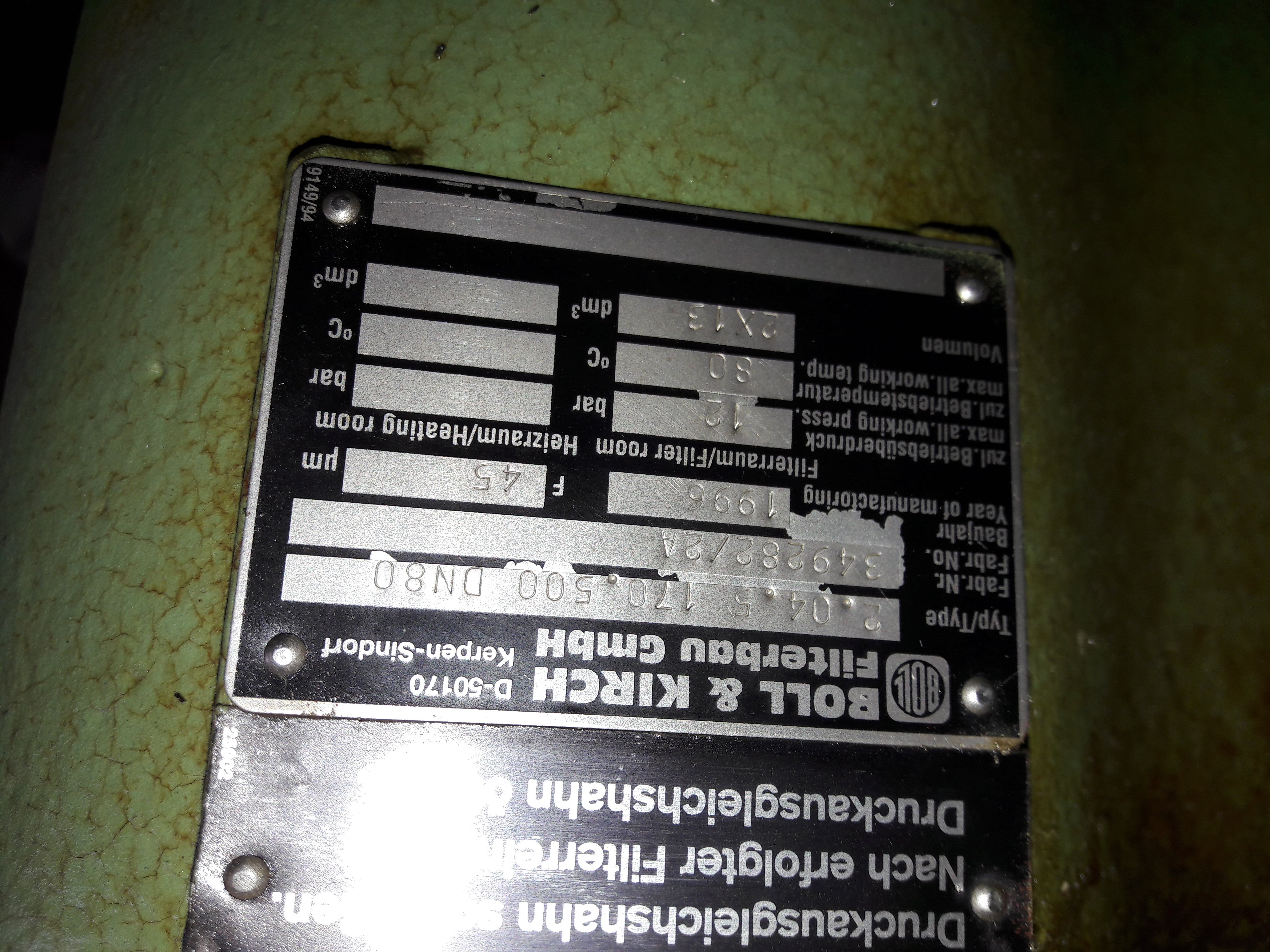

20160821_141709.jpg |
